Ujemne ułamki binarne: ZM i U2. Zrozum, jak działa komputer

Dlaczego komputery myślą w zerach i jedynkach?

Od tranzystora do danych: Podstawy systemu binarnego

Komputery, w swojej najbardziej fundamentalnej warstwie, są maszynami elektrycznymi. Oznacza to, że operują na sygnałach, które mogą być albo "włączone" (jest prąd), albo "wyłączone" (nie ma prądu). Te dwa stany idealnie odpowiadają cyfrom 1 i 0, tworząc system binarny, czyli dwójkowy. To właśnie ten prosty system jest podstawowym językiem, którym posługują się procesory i pamięć, pozwalając im na przetwarzanie i przechowywanie wszelkich danych, od prostych tekstów po złożone grafiki 3D.

Po co komputerom ułamki i liczby ujemne?

Chociaż system binarny jest prosty, jego zastosowanie do reprezentacji jedynie liczb całkowitych i dodatnich byłoby niezwykle ograniczające. W dzisiejszym świecie, gdzie komputery są narzędziem do niemal każdej dziedziny życia, potrzebujemy znacznie większej elastyczności. Pomyślmy o finansach, gdzie bilanse mogą być ujemne, a transakcje często obejmują ułamki grosza. W obliczeniach naukowych, fizyce czy inżynierii, precyzyjne pomiary i złożone modele wymagają reprezentacji zarówno bardzo małych ułamków, jak i wartości ujemnych, na przykład temperatury poniżej zera czy współrzędnych w przestrzeni. Nawet w grafice komputerowej, do precyzyjnego pozycjonowania obiektów czy obliczania cieni, niezbędne są ułamki i liczby ujemne. Bez nich, nowoczesne aplikacje i systemy byłyby po prostu niemożliwe do stworzenia.

Jak przygotować liczbę do konwersji? Krok po kroku

Zanim zagłębimy się w metody reprezentacji znaku, musimy najpierw nauczyć się, jak przekształcić wartość bezwzględną liczby dziesiętnej na jej binarny odpowiednik. Proces ten dzieli się na dwie odrębne części: konwersję części całkowitej i konwersję części ułamkowej.

Metoda #1: Konwersja części całkowitej

Konwersja części całkowitej liczby dziesiętnej na system binarny jest procesem, który polega na wielokrotnym dzieleniu liczby przez 2 i zapisywaniu reszt. Oto jak to działa na przykładzie liczby 25 (z naszej docelowej liczby -25,375):

1. Dzielenie przez 2: Zacznij od dzielenia liczby całkowitej (25) przez 2.
2. Zapisywanie reszty: Zapisz resztę z dzielenia (będzie to 0 lub 1).
3. Kontynuacja z ilorazem: Weź iloraz i kontynuuj dzielenie go przez 2.
4. Powtarzanie: Powtarzaj kroki 1-3, aż iloraz stanie się równy 0.
5. Odczytanie wyniku: Odczytaj spisane reszty od ostatniej do pierwszej.

Dla liczby 25 wygląda to tak:

• 25 / 2 = 12 reszty 1
• 12 / 2 = 6 reszty 0
• 6 / 2 = 3 reszty 0
• 3 / 2 = 1 reszty 1
• 1 / 2 = 0 reszty 1

Odczytując reszty od dołu do góry, otrzymujemy: 11001. Zatem 25 dziesiętnie to 11001 binarnie.

Metoda #2: Konwersja części ułamkowej

Konwersja części ułamkowej wymaga innej techniki wielokrotnego mnożenia przez 2. Przyjrzyjmy się części ułamkowej 0,375 (z -25,375):

1. Mnożenie przez 2: Zacznij od mnożenia części ułamkowej (0,375) przez 2.
2. Zapisywanie części całkowitej: Zapisz część całkowitą wyniku (będzie to 0 lub 1).
3. Kontynuacja z częścią ułamkową: Weź pozostałą część ułamkową wyniku i kontynuuj mnożenie jej przez 2.
4. Powtarzanie: Powtarzaj kroki 1-3, aż część ułamkowa stanie się równa 0 lub osiągniesz pożądaną precyzję (liczbę bitów po przecinku).
5. Odczytanie wyniku: Odczytaj spisane części całkowite od pierwszej do ostatniej.

Dla liczby 0,375:

• 0,375 * 2 = 0,75
• 0,75 * 2 = 1,5
• 0,5 * 2 = 1,0

Odczytując części całkowite od góry do dołu, otrzymujemy: 011. Zatem 0,375 dziesiętnie to 0,011 binarnie.

Przykład praktyczny: Rozkład liczby -25,375

Po przeprowadzeniu obu konwersji możemy złożyć naszą liczbę. Liczba -25,375 zostaje rozłożona na trzy elementy: znak "minus", część całkowitą 25 (która binarnie to 11001) i część ułamkową 0,375 (która binarnie to 0,011). Łącząc te elementy, otrzymujemy binarną reprezentację wartości bezwzględnej: 11001,011. Teraz możemy przejść do metod reprezentacji znaku.

Metoda Znak-Moduł (ZM), czyli intuicyjny sposób na minus

Metoda Znak-Moduł (ZM) jest najbardziej intuicyjnym sposobem reprezentowania liczb ujemnych w systemie binarnym. Polega ona na zarezerwowaniu jednego bitu, zazwyczaj najbardziej znaczącego (najbardziej z lewej), do przechowywania informacji o znaku liczby.

Na czym polega zasada bitu znaku?

W systemie Znak-Moduł, pierwszy bit (tzw. bit znaku) informuje nas o tym, czy liczba jest dodatnia, czy ujemna. Konwencja jest prosta: 0 na najbardziej znaczącej pozycji oznacza liczbę dodatnią, natomiast 1 oznacza liczbę ujemną. Pozostałe bity reprezentują wartość bezwzględną (moduł) liczby.

Krok po kroku: Konwersja -25,375 w systemie Znak-Moduł

Bazując na naszej wcześniej obliczonej binarnej wartości bezwzględnej 11001,011, konwersja liczby -25,375 do systemu Znak-Moduł jest bardzo prosta. Wystarczy dodać bit znaku 1 na początku zapisu:

Znak: 1 (dla minusa)

Moduł: 11001,011

Ostateczny zapis w ZM: 111001,011

Dlaczego system Znak-Moduł jest rzadko używany?

Mimo swojej prostoty, system Znak-Moduł ma poważne wady, które sprawiły, że jest rzadko używany w nowoczesnych procesorach. Głównym problemem jest istnienie podwójnej reprezentacji zera. W ZM mamy zarówno "+0", jak i "-0":

• 00000 (dla +0)
• 10000 (dla -0)

Ta podwójna reprezentacja komplikuje operacje arytmetyczne, ponieważ procesor musiałby sprawdzać obie formy zera, co spowalnia obliczenia i wymaga bardziej złożonej logiki sprzętowej. Dodatkowo, operacje dodawania i odejmowania w ZM są bardziej skomplikowane niż w innych systemach, ponieważ wymagają osobnego traktowania znaku i wartości, co prowadzi do nieefektywności z punktu widzenia budowy układów cyfrowych.

Kod uzupełnień do dwóch (U2) standard w każdym komputerze

Dlaczego U2 zdominował świat procesorów?

Głównym powodem, dla którego U2 stał się wszechobecny, jest jego zdolność do upraszczania budowy układów arytmetycznych w procesorach. W systemie U2, operacja odejmowania liczby A - B może być zastąpiona operacją dodawania A + (-B), gdzie -B jest reprezentowane w kodzie U2. Oznacza to, że procesor nie potrzebuje osobnych, złożonych układów do odejmowania. Wystarczy mu jeden, zoptymalizowany układ do dodawania, co znacząco redukuje złożoność sprzętową, zwiększa wydajność i obniża koszty produkcji. To jest prawdziwy game changer w projektowaniu CPU.

Algorytm konwersji do U2 w 3 prostych krokach

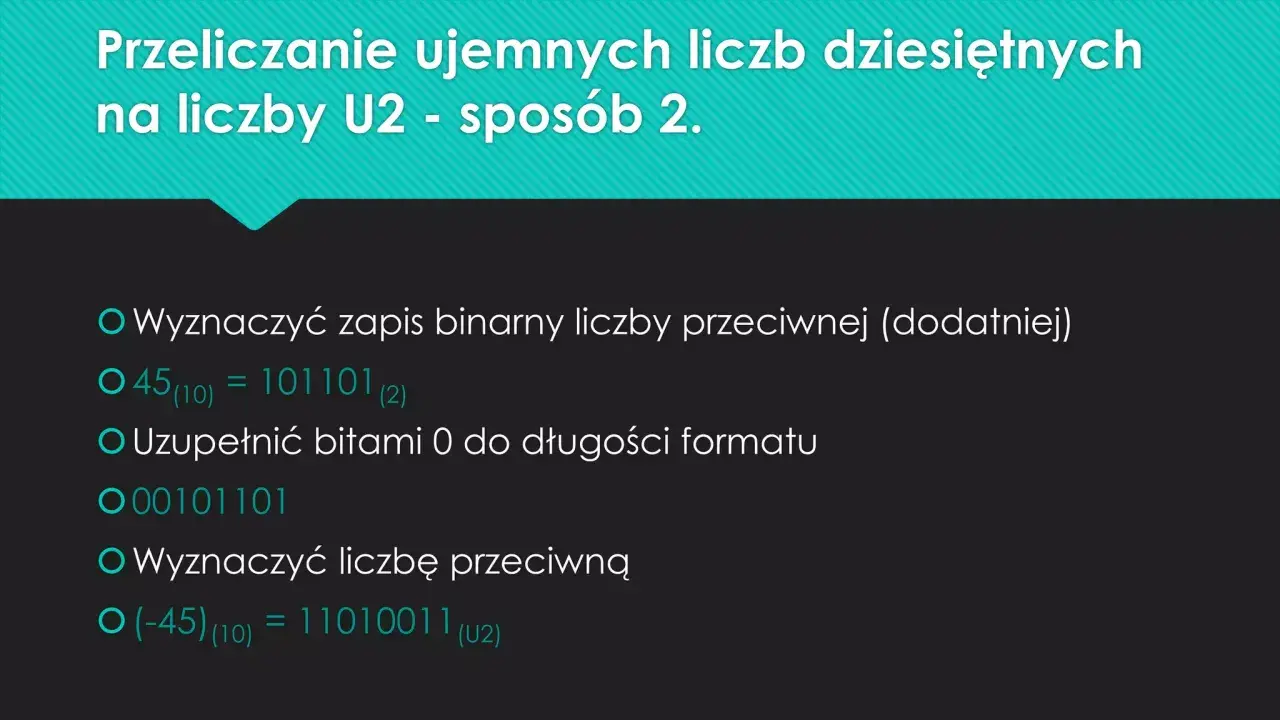

Konwersja do kodu U2 jest nieco bardziej złożona niż ZM, ale niezwykle logiczna. Aby przeliczyć liczbę ujemną na U2, musimy wykonać następujące kroki:

1. Zapisz dodatnią postać liczby na ustalonej liczbie bitów: Najpierw weź wartość bezwzględną liczby i zapisz ją binarnie, uzupełniając zera z lewej strony (dla części całkowitej) i z prawej strony (dla części ułamkowej), aby osiągnąć z góry ustaloną długość bitów. To kluczowe dla spójności obliczeń.
2. Wykonaj negację bitową (inwersję): Zamień każdy bit 0 na 1 i każdy bit 1 na 0. Jest to operacja "NOT" na wszystkich bitach.
3. Dodaj jeden do najmniej znaczącego bitu: Do wyniku negacji bitowej dodaj 1. Pamiętaj o przeniesieniach, jeśli dodanie 1 spowoduje przekroczenie wartości bitu.

Szczegółowy przykład: Jak poprawnie przeliczyć -25,375 na kod U2?

Przyjmijmy, że chcemy zapisać liczbę -25,375 w 16-bitowym kodzie U2, z czego 8 bitów przeznaczamy na część całkowitą, a 8 na część ułamkową. Pamiętajmy, że wartość bezwzględna 25,375 to 11001,011 binarnie.

1. Zapis dodatni na ustalonej liczbie bitów:

   Część całkowita (8 bitów): 00011001 (uzupełniamy zerami z lewej)

   Część ułamkowa (8 bitów): 01100000 (uzupełniamy zerami z prawej)

   Zatem dodatnia postać 25,375 to: 00011001,01100000

2. Negacja bitowa (inwersja):

   Zamieniamy wszystkie 0 na 1 i 1 na 0:

   11100110,10011111

3. Dodanie 1 do najmniej znaczącego bitu:

   Do wyniku negacji dodajemy 1. W tym przypadku dodajemy do ostatniego bitu po przecinku:

   11100110,10011111 + 00000000,00000001 = 11100110,10100000

   Ostateczny zapis liczby -25,375 w 16-bitowym kodzie U2 to: 11100110,10100000

Jak interpretować liczbę w kodzie U2?

Kluczową cechą kodu U2 jest to, że najbardziej znaczący bit (MSB Most Significant Bit) ma wagę ujemną. Pozostałe bity mają wagi dodatnie, tak jak w zwykłym systemie binarnym. Aby zweryfikować wynik lub zinterpretować liczbę w U2, możemy zsumować wagi pozycji bitowych. Na przykład, dla 4-bitowej liczby 1011 w U2 (gdzie pierwszy bit to MSB):

1 * (-2³) + 0 * 2² + 1 * 2¹ + 1 * 2⁰ = 1 * (-8) + 0 * 4 + 1 * 2 + 1 * 1 = -8 + 0 + 2 + 1 = -5.

Ta sprytna właściwość pozwala na jednolite traktowanie dodawania i odejmowania, co jest powodem dominacji U2 w cyfrowych systemach.

Na co uważać podczas konwersji? Uniknij tych błędów

Konwersja ujemnych ułamków na system binarny, choć logiczna, obfituje w pułapki, które mogą prowadzić do błędów. Jako Daniel Zakrzewski, widziałem te same pomyłki popełniane wielokrotnie, dlatego chcę zwrócić Twoją uwagę na najczęstsze z nich.

• Problem precyzji: To chyba największa bolączka. Nie każdy ułamek dziesiętny ma skończone rozwinięcie binarne. Klasycznym przykładem jest liczba 0.1 dziesiętnie. Próbując ją przekonwertować na binarny, otrzymamy nieskończony ciąg bitów: 0,0001100110011.... W komputerach, ze względu na ograniczoną pamięć, musimy ustalić stałą liczbę bitów po przecinku, co prowadzi do zaokrągleń i nieuniknionych błędów precyzji. Zawsze pamiętaj, że reprezentacja ułamków w komputerze jest często przybliżeniem.
• Błąd ustalania liczby bitów: Algorytm U2, a także inne metody, bezwzględnie wymagają z góry ustalonej, stałej liczby bitów dla zapisu. Bez tego kontekstu, ta sama sekwencja zer i jedynek może być interpretowana na wiele różnych sposobów. Na przykład, 1100 w 4-bitowym systemie U2 to -4, ale w 8-bitowym to już 12 (jeśli uzupełnimy do 00001100). Zawsze jasno określaj, czy pracujesz na 8, 16, 32 czy 64 bitach to fundamentalne!
• Pomyłki w algorytmie U2: Proces konwersji do U2 jest precyzyjny i każdy krok musi być wykonany poprawnie. Najczęstsze błędy to:
  • Zapominanie o uzupełnieniu zerami: Przed negacją bitową musisz uzupełnić liczbę do pełnej, ustalonej długości bitów. Brak tego kroku prowadzi do błędnych wyników.
  • Błędy w negacji bitowej: Prosta pomyłka w zamianie 0 na 1 lub odwrotnie, zwłaszcza przy długich ciągach bitów, może całkowicie zepsuć wynik.
  • Niepoprawne dodanie 1: Dodanie 1 musi nastąpić do najmniej znaczącego bitu (czyli ostatniego po prawej stronie). Czasem zdarza się, że ktoś doda jedynkę w innym miejscu, co jest błędem.

Którą metodę wybrać i jak sprawdzić swoje obliczenia?

Po przeanalizowaniu obu metod reprezentacji liczb ujemnych Znak-Moduł (ZM) i Kod Uzupełnień do Dwóch (U2) naturalne jest pytanie, którą z nich wybrać i jak weryfikować swoje obliczenia. Moje doświadczenie podpowiada, że choć ZM jest prostszy do zrozumienia, U2 to absolutny standard w praktyce.

Znak-Moduł vs U2 ostateczne porównanie i zastosowania

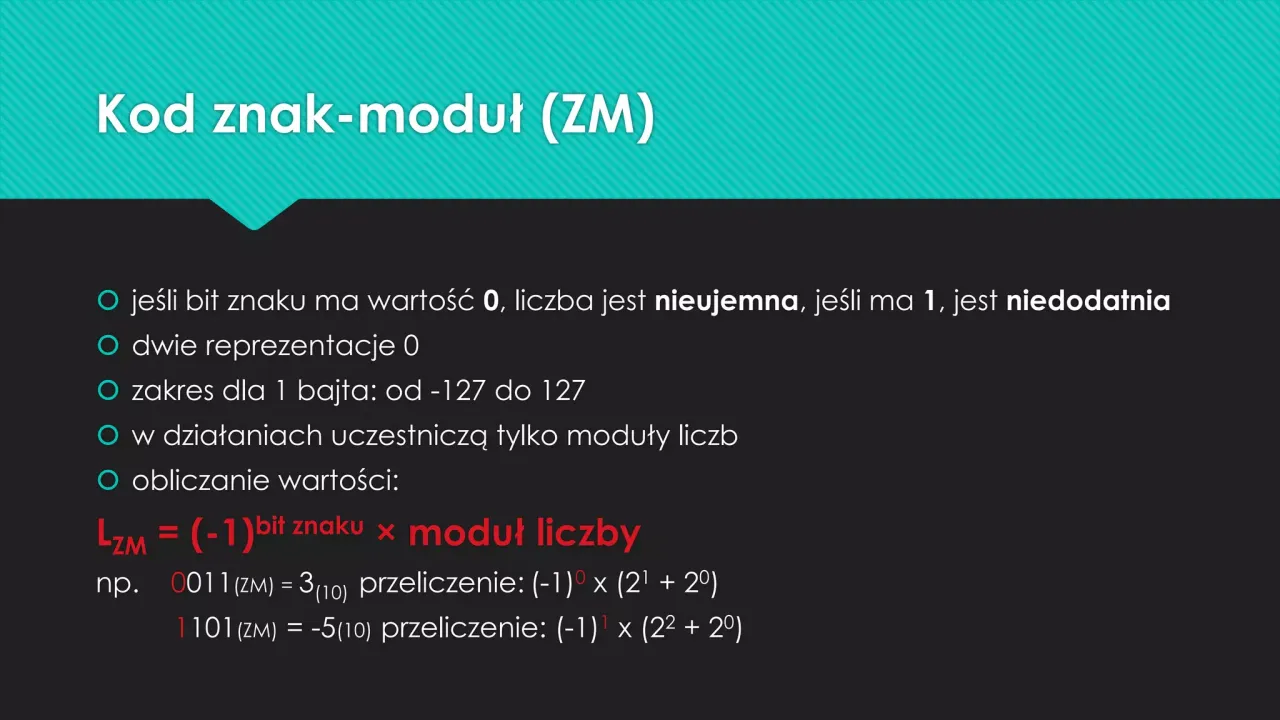

Poniższa tabela podsumowuje kluczowe różnice między obiema metodami:

Jak widać, choć ZM jest łatwiejszy do pojęcia na początku, to U2 oferuje znacznie lepszą wydajność i prostotę implementacji na poziomie sprzętowym, co czyni go dominującym wyborem w informatyce.

Przeczytaj również: Jak zamienić imię na kod binarny? Prosty przewodnik ASCII

Praktyczne narzędzia online do sprawdzania poprawności konwersji

Nawet najbardziej doświadczeni programiści i inżynierowie korzystają z narzędzi do weryfikacji swoich obliczeń, zwłaszcza gdy pracują z nowymi lub złożonymi systemami. Zachęcam Cię do tego samego! Po wykonaniu ręcznych obliczeń zawsze warto sprawdzić je za pomocą dostępnych online kalkulatorów:

• Kalkulatory binarne online: Wiele stron internetowych oferuje proste konwertery dziesiętne-binarne, które często obsługują również liczby ujemne w różnych formatach (w tym U2).
• Konwertery IEEE 754: Jeśli interesuje Cię reprezentacja liczb zmiennoprzecinkowych (float, double), poszukaj konwerterów zgodnych ze standardem IEEE 754. Pozwolą Ci one zobaczyć, jak liczby rzeczywiste są kodowane w komputerze, uwzględniając znak, wykładnik i mantysę.
• Narzędzia dla programistów: Wiele środowisk programistycznych (IDE) lub nawet prostych kalkulatorów systemowych ma wbudowane funkcje konwersji między systemami liczbowymi.

Korzystanie z tych narzędzi nie tylko pomoże Ci zweryfikować poprawność Twoich obliczeń, ale także pogłębi Twoje zrozumienie tematu, pokazując różne sposoby reprezentacji tych samych liczb.
